万能角钢货架

万能角钢货架介绍

万能角钢货架可以任意自由组合,钢层板上下任意调节,主要由立柱、钢层板组成适用于人工存取较轻货物,可与塑料周转箱配合存放多品种小件产品,广泛应用于电子行业及小型零件仓库,轻型货架可以通过改变喷塑粉末或者铺设特殊橡胶板实现防静电功能,具有成本低、安全可靠、组装、拆卸简单的特点、可单独使用,也可自由拼接成各种排列方式。角钢货架在地脚处增加万向轮机构甚至可以实现转运功能。

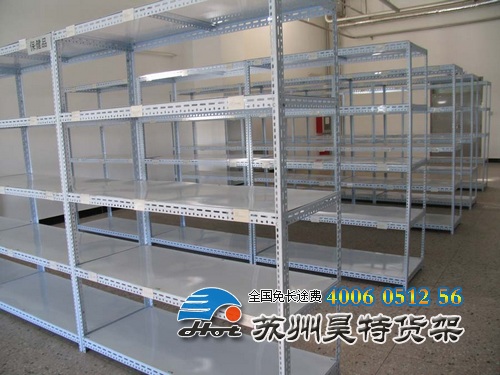

角钢货架示意图:

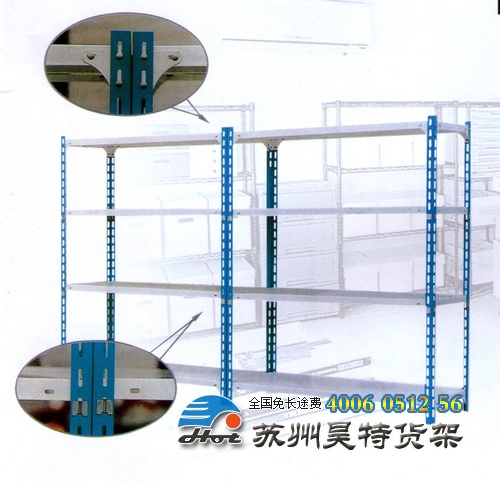

附件图:


使用三角片、小螺丝钉 将角钢联接起来
万能角钢货架说明及技术指标:
  万能角钢货架是轻型货架的一种,它采用优质冷轧钢板,冲压成型,拆卸方便,易于调整,可灵活地组合,不用焊、敲,螺栓连接即可,改造性很强能够应客户的置放要求进行增减层板的层数以达到最佳存放效果。可按不同承载配置中密度板或钢层板。
  立柱为角钢,层板的高度可在一个节距50mm作上下调节。

规格(长×宽)Size(mm)
900×450
900×600
1200×450
1200×600
1500×450
1500×600
1800×450
1800×600
每层最大重量(kg)
Maxearing capacity
100
100
100
150
100
100
100
150
立柱规格
Size of pringht
38×38×1.8mm(节距=50mm) H=1.5m ,2.0m ,2.5m,3m
表面处理
Surface treatment
静电喷塑

    1.角钢货架的定义及性能:万能角钢货架是轻型货架的一种,采用优质冷轧钢板,冲压成型,拆卸方便,易于调整,可灵活的组合,改造性很强,能够应客户的置放要求进行增减层板数以达到最佳存放的效果。
    2.角钢货架的结构及特点:主要由立柱、钢层板组成 适用于人工存取较轻货物,可与塑料周转箱配合存放多品种小件产品,广泛应用于电子行业及小型零件仓库,可以通过改变喷塑粉末或者铺设特殊橡胶板实现防静电功能,具有成本低、安全可靠、组装、拆卸简单的特点、可单独使用,也可自由拼接成各种排列方式。在地脚处增加万向轮机构甚至可以实现转运功能。货架的顶层和底层层板与立柱用双角码及螺丝连接,使货架稳固。钢层板由日本标准spcc冷板按所需尺寸四边折弯,下面加焊凹型加强筋的形式,焊接采用点焊,这种结构具有节省材料、承载情况好、表面光洁的特点。
    3.角钢货架的广泛用途:
1) 广泛应用于企业仓库、超市及事业单位,同时本产品以达到发达国家同列产品水平。
2)轻型货架还可在层板上加铺防静电设施,可做成防静电货架,现广泛应用于电子企业   (如南京伟创力电子、lg电子等均为苏州昊特尔公司典型客户)。
3)还可将同一方向的轻型货架用螺栓连接,已组成整条货架。
    货架结构
1、货架立柱:由等边角钢双边冲孔制成,孔距离以50mm距离沿直线排列,立柱孔用来挂接层板之用;
2、货架钢层板:采有冷轧钢板按所需尺寸四边折弯成型。
3、立柱与钢层板通过速扣卡销和三角型固定片连接与固定组成的货架。
4、货架各部件加工好成型之后全部经打磨、酸洗、磷化、全自动粉末静电喷涂、烘干等工艺处理后组装成品。生产出的货架成品表面光洁、美观;层板可上下任意调节,拆装方便。
    适用范围:
1、通常用于中小件、较轻货物存储,单层承重预设在 ≤ 150kg范围内 。
2、以人力、手工搬运、存储及拣选作业为主。
